IEC61000-4-5雷擊浪涌試驗測試有哪些等級?

發布時間:2024-06-13 15:24

浪涌(沖擊)抗擾度試驗所采用的國家標準為:GB/T17626.5-2008《電磁兼容 試驗和測量技術 浪涌(沖擊)抗擾度試驗》它等同于國際標準:IEC61000-4-5:2005 標準中描述了兩種不同的波形發生器,一種是(電壓波形:1.2/50us,電流波形:8/20us)組合波發生器,另一種是符合國際電信聯盟委員會的要求(電壓波形:10/700us,電流波形:5/320us)組合波發生器。那么,雷擊浪涌試驗測試等級有哪幾種?
雷擊浪涌試驗測試等級

雷擊浪涌試驗等級

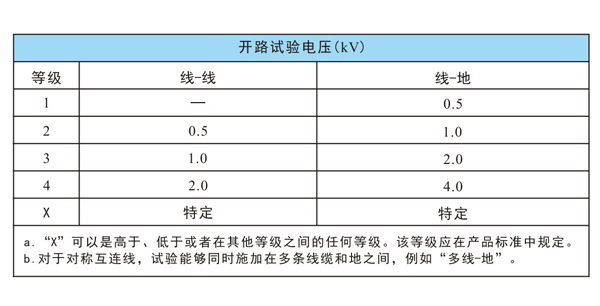

雷擊浪涌測試儀實驗等級根據電壓嚴酷程度分為1,2,3,4和X級,其中X及為開放級,每一級對應的電壓強度如表一。嚴酷等級應用范圍則取決于環境(遭受浪涌可能性的環境)及安裝條件,大體按照以下條件分類:
1級:較好保護的環境,如工廠或電站的控制室。
2級:有一定保護的環境,如無強干擾的工廠。
3級:普通的電磁騷擾環境,對設備未規定特殊安裝要求,如普通安裝的電纜網絡,工業性的工作場所和變電所。
4級:受嚴重騷擾的環境,如民用架空線,未加保護的高壓變電所。
X級:特殊級,由用戶和制造商協商后確定。具體產品選用哪一級,一般由產品標準定。
浪涌(沖擊)抗擾度試驗按照IEC61000-4-5(GB/T17626.5)標準的要求,要能分別模擬在電源線上和通信線路上的雷擊浪涌試驗。由于線路的阻抗不一樣,浪涌在這兩種線路上的波形也不一樣,要分別模擬。
(1)主要用于電源線路試驗的1.2/50μs(電壓波)和8/20μs(電流波)的綜合波發生器
對試驗發生器的基本性能要求是:
開路電壓波:1.2/50μs;短路電流波:8/20μs

雷擊浪涌發生器

ES-516A雷擊浪涌發生器

(2)用于通信線路試驗的10/700μs浪涌電壓發生器
雷擊浪涌發生器的基本性能要求是:
開路峰值輸出電壓(峰值):0.5kV~4kV
可點擊產品頁面了解更多雷擊浪涌發生器的技術參數和應用領域。
