① 產品外殼是否接地，如果接，有幾個接地地

② 實驗中，僅測產品電源線

③ 實驗中，DUT，線束等需要放在(50 ± 5) mm高度的非絕緣材料上

④ 實驗中，需要使用電壓探頭和示波器測量電源電壓UA和干擾電壓

⑤ 產品測試模式和各功能的接受標準

⑥ 測量的瞬態電壓值應根據附錄B進行評估

⑦ 適用于較大電感或者高負載電流的感性負載，不適用于小電感或者低負載電流并與車輛內部穩壓電壓連接的部件。

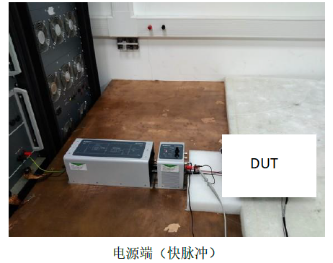

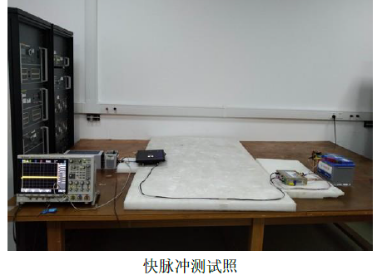

1.1快脈沖臺架

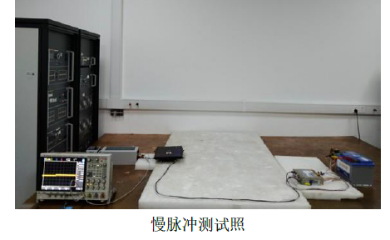

1.2 慢脈沖臺架

快慢脈沖臺架差異主要就是開關的位置，慢脈沖的開關位于DUT和AN之外，快脈沖的開關位于DUT和AN之間。主要的實驗步驟是一致的，大致如下：

（1）給DUT 上電,確認 DUT 的工作狀態和工作模式。

（2）設置示波器分辨率為 1ms/div。單個觸發模式，觸發電壓為+10V。

（4）重復閉合和斷開開關,直到電壓脈沖能夠觸發示波器記錄數據。

（5） 將示波器觸發電壓修改為+40V。

（6）將時基分辨率修改為 100us/div 、1us/div,同時將示波器采樣率調整到所選 擇時基能夠?qū)崿F(xiàn)的最高等級,重復步驟 4。

（7）斷開閉合開關,測試記錄最大峰值。進行 10 次測試。

（8）調整示波器的觸發脈沖為-40V ,重復以上步驟。

注:如設置示波器觸發脈沖為±40V,電壓數據不能觸發示波器記錄數據,則認為電器部件符合瞬態傳導發射要求。

電源線斷開引起的瞬態電壓,應在DUT穩定工作的狀態下,斷開開關s時刻開始測量。重復性的瞬態電壓,應在開關s閉合的狀態下進行。記錄含有最大正幅度和最大負幅度的瞬態電壓波形及相關參數。電器部件在開關斷開和閉合瞬間所產生的快變瞬態脈沖電壓必須在- 100V~75V 之間。

ISO標準根據開關的閉合或者開啟導致電感能量的釋放引發的瞬態浪涌，總結出了具有帶代表性的波形和驗證方法，電源線上的瞬態波形主要有pulse1，2a，2b，3a，3b，4，5a和5b，其中pulse4，5a和5b已經劃到ISO 16750-2了。具體參數就不列出來了，大家可以查閱標準。

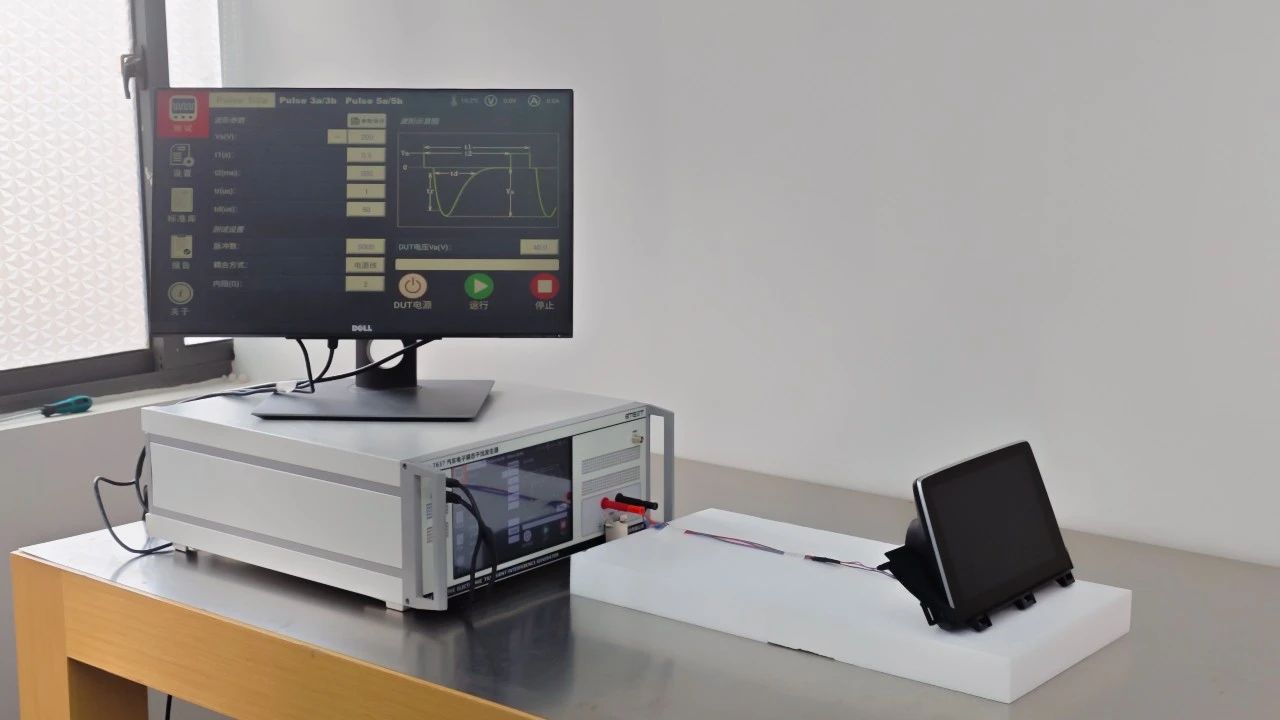

各個脈沖實驗的臺架是一致，不同在于施加的脈沖波形，臺架主要由以下設備組成：

電源模塊：提供穩定的直流電源，電壓通常為 12V 或 24V，以模擬車輛的電源系統。

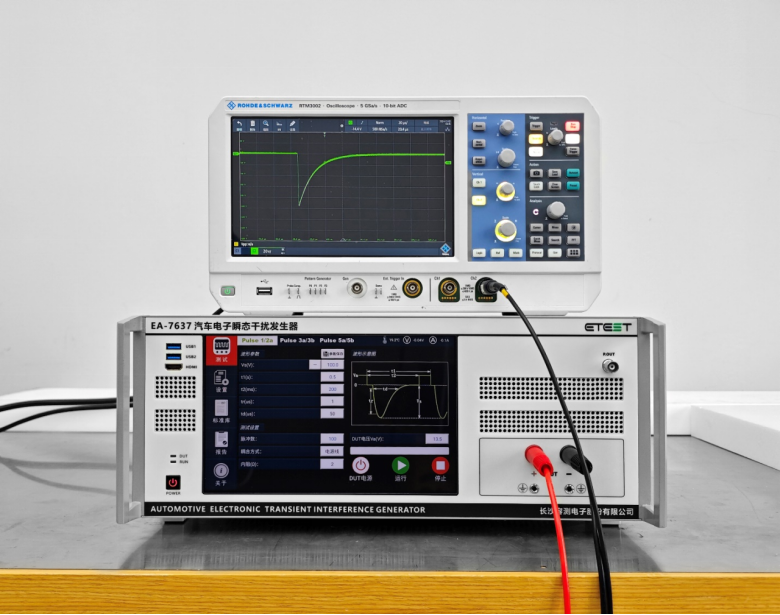

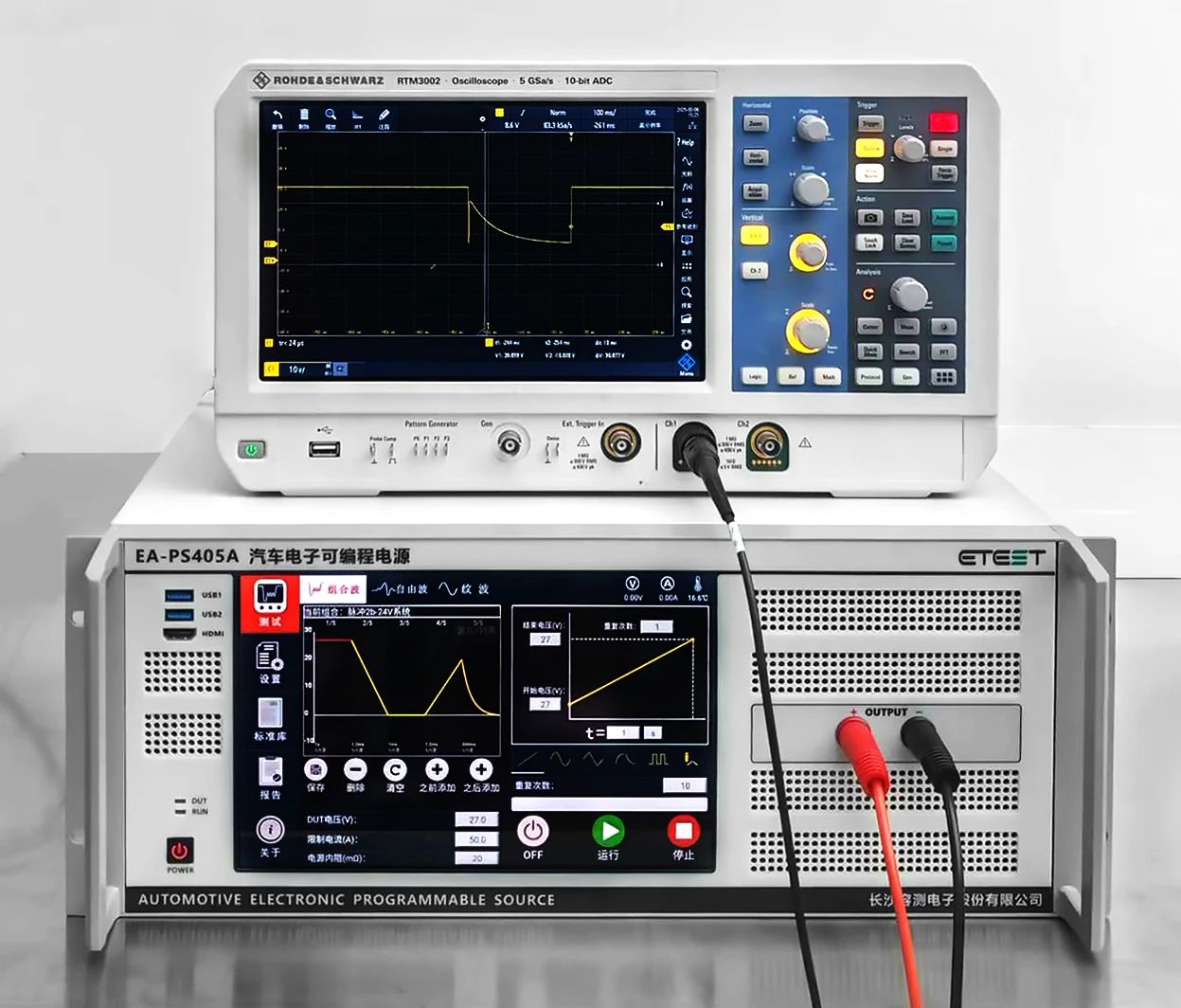

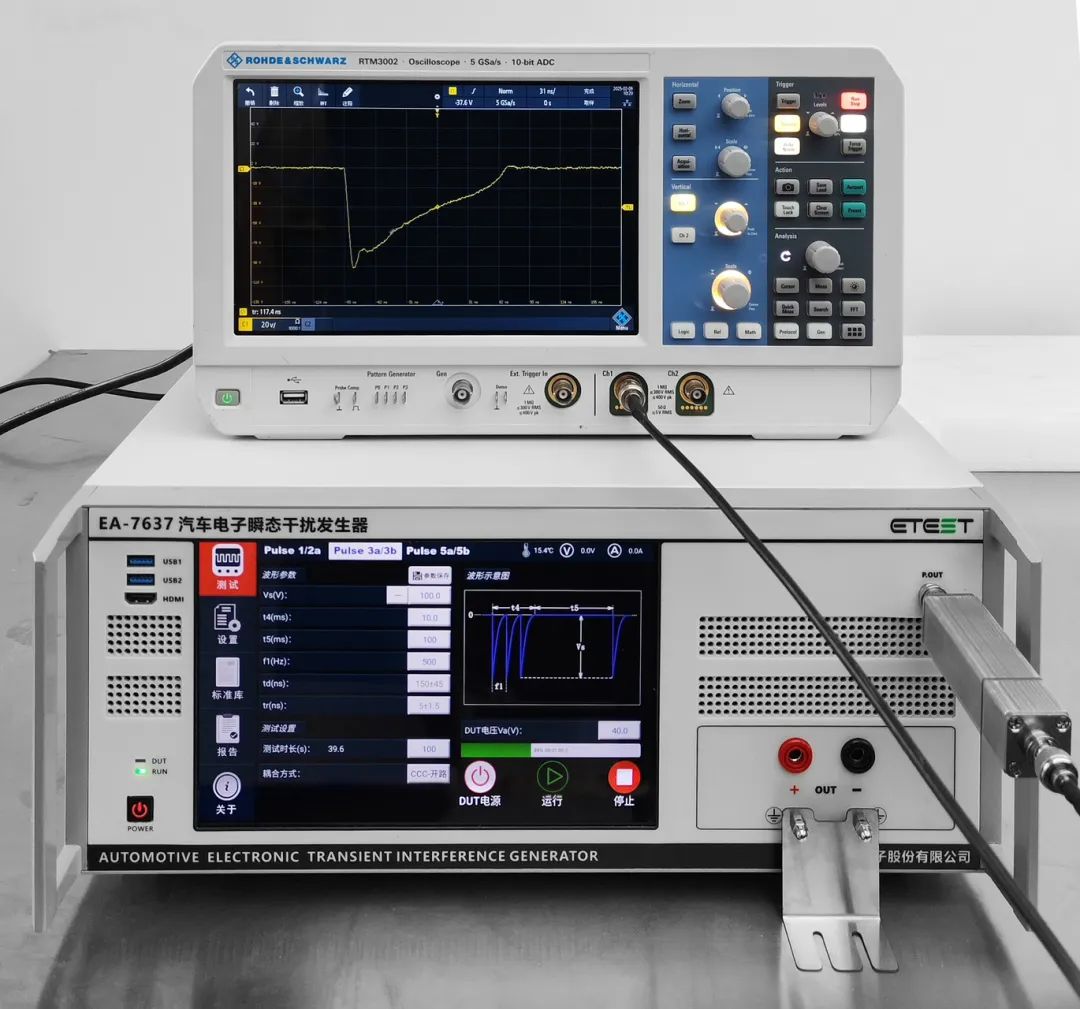

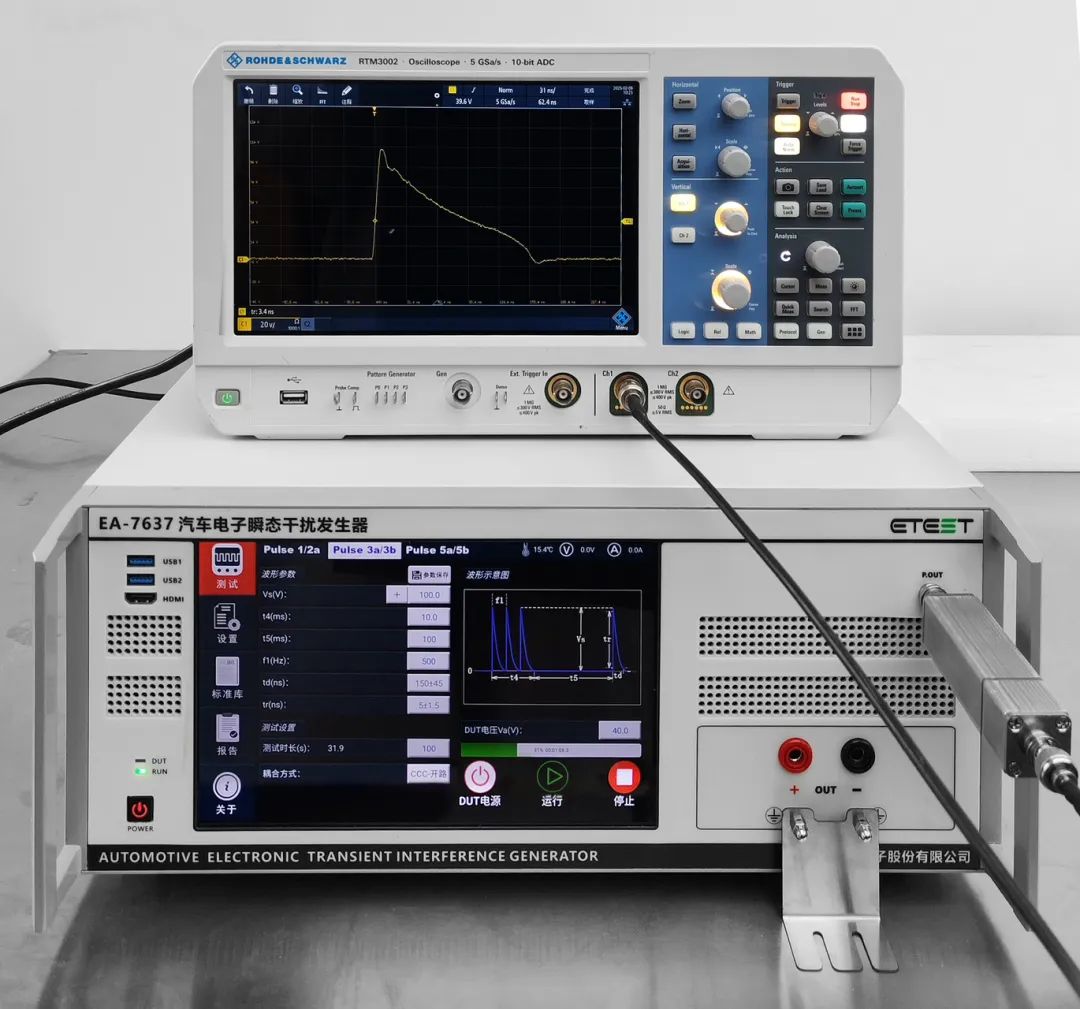

脈沖發生器（EA-7637 汽車電子瞬態干擾發生器和EA-PS400系列汽車電子可編程電源）：能夠產生符合 ISO 7637-2 標準要求的各種脈沖波形，如脈沖 1、2a、2b、3a、3b 等。

耦合 / 去耦網絡：用于將脈沖信號耦合到被測設備（DUT）的電源線上，同時防止脈沖信號對電源和其他設備產生干擾。

測量儀器：如示波器，用于測量和監測施加到 DUT 上的脈沖波形參數，以及 DUT 的響應信號。

被測設備（DUT）：即需要進行脈沖抗擾度測試的汽車電子設備或部件。

負載模塊：模擬車輛上的各種負載，如電阻、電感、電容等，以確保測試環境更接近真實的車輛電氣系統。、


01.準備工作                                                              -------------------------

熟悉標準：實驗人員需仔細研讀 ISO 7637-2 標準，明確測試要求、脈沖參數和評判準則。

檢查設備：確保實驗臺架各設備正常工作，脈沖發生器（EA-7637 汽車電子瞬態干擾發生器）、示波器等儀器經過校準且精度符合要求。

連接線路：按照實驗要求，正確連接電源模塊、脈沖發生器（EA-7637 汽車電子瞬態干擾發生器）、耦合 / 去耦網絡、DUT 和測量儀器等設備，確保線路連接牢固、正確，避免短路和開路。

設置參數：根據 DUT 的工作電壓和測試要求，設置電源模塊的輸出電壓為 12V 或 24V；根據具體要測試的脈沖類型，在脈沖發生器上設置相應的脈沖參數，如幅度、寬度、上升時間、下降時間等。


安裝 DUT：將 DUT 按照實際使用情況安裝在實驗臺架上，確保其安裝位置和方式與在標準要求擺放一致，以保證測試的真實性。

連接線纜：將 DUT 的電源線與耦合 / 去耦網絡連接，確保連接可靠；如果 DUT 還有其他信號線或控制線，也需按照要求進行正確連接。

配置 DUT：根據 DUT 的工作模式和測試要求，對 DUT 進行必要的配置和初始化，使其處于正常工作狀態。


施加低強度脈沖：在正式測試前，先施加一個較低強度的脈沖信號，檢查 DUT 的工作狀態和測量儀器的讀數是否正常，確保整個測試系統能夠正常運行。

觀察 DUT 響應：通過示波器等測量儀器，觀察 DUT 在低強度脈沖下的響應情況，檢查是否有異?，F(xiàn)象，如信號失真、設備復位等。

選擇脈沖序列：根據測試計劃和 DUT 的應用場景，選擇需要測試的脈沖序列，如脈沖 1、2a、2b 等，并按照標準要求的順序和間隔時間依次施加脈沖。

施加脈沖：按照設定的脈沖參數，通過脈沖發生器向 DUT 施加相應的脈沖信號，同時根據標準要求斷開示波器等測量儀器。

觀察 DUT 狀態：在施加脈沖的過程中，密切觀察 DUT 的工作狀態，包括其功能是否正常、是否有異常報警、是否出現數據丟失或程序紊亂等現象。

記錄數據：使用測量儀器記錄 DUT 的響應信號和相關數據，如電壓、電流、波形等，以便后續分析和評估。

重復測試：對于每個脈沖類型和測試等級，按照標準要求進行足夠次數的重復測試，以確保測試結果的準確性和可靠性。

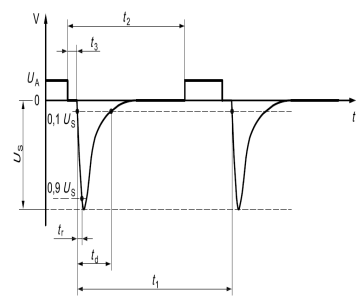

(1) 脈沖 1

脈沖 1 模擬電源與感性負載斷開連接時產生的瞬態現象，為負脈沖。其內阻較大，在 10 - 50Ω 之間；電壓較高，可達幾十伏至幾百伏；前沿較快，為微秒級；寬度較大，處于毫秒級。在整個 ISO7637 - 2 標準里，脈沖 1 屬于中等速度和中等能量的脈沖干擾，對被試設備兼顧干擾和破壞作用，既可能造成設備誤動作，也可能損壞設備中的元器件。

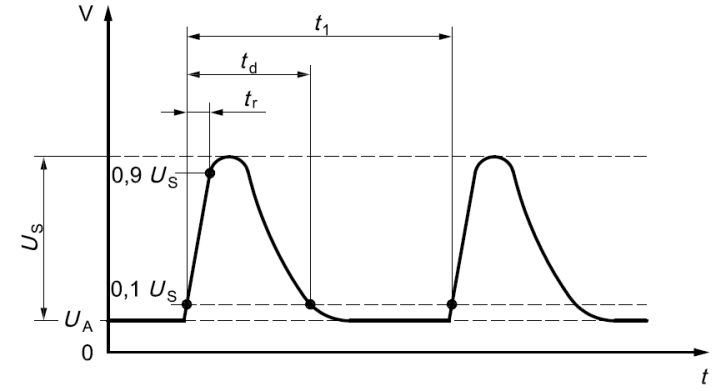

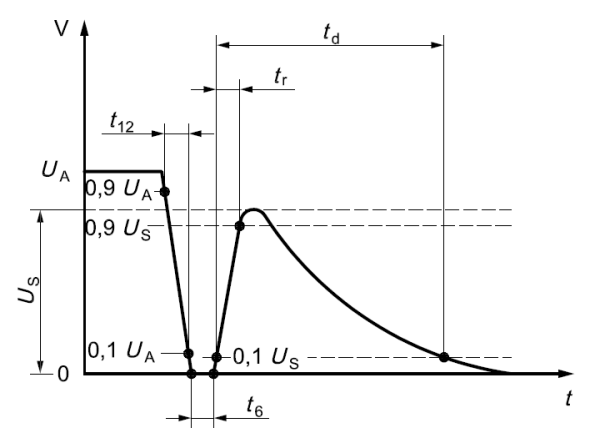

(2) 脈沖 2a 和 2b

脈沖 2a 模擬由于線束電感原因，與模塊并聯的裝置內電流突然中斷引起的瞬態現象，是正脈沖。在整個 ISO7637 - 2 標準里，脈沖 2a 屬于速度快和能量較小的脈沖干擾，作用與脈沖 1 有點相似。其串聯電阻為 2Ω，脈沖前沿為 0.5u 至 1u，寬度為 0.05 毫秒，電壓在 12V 系統下為 +37 至 +112V，24V 系統下為 +37 至 +112V。脈沖 2b 模擬直流電機充當發電機，點火開關斷開時的瞬態現象。脈沖 2b 是一個電壓不高，大體與系統的電源電壓相當，前沿較緩，為毫秒級，寬度很大，達到秒級，內阻很小，在 0 至 0.05Ω 之間。在整個 ISO7637 - 2 標準里，脈沖 2b 屬于低速和高能量的脈沖干擾，著重考核對設備（元器件）的破壞性，作用與脈沖 5 有點相似，但電壓較低，脈沖更寬。

(3) 脈沖 3a 和 3b

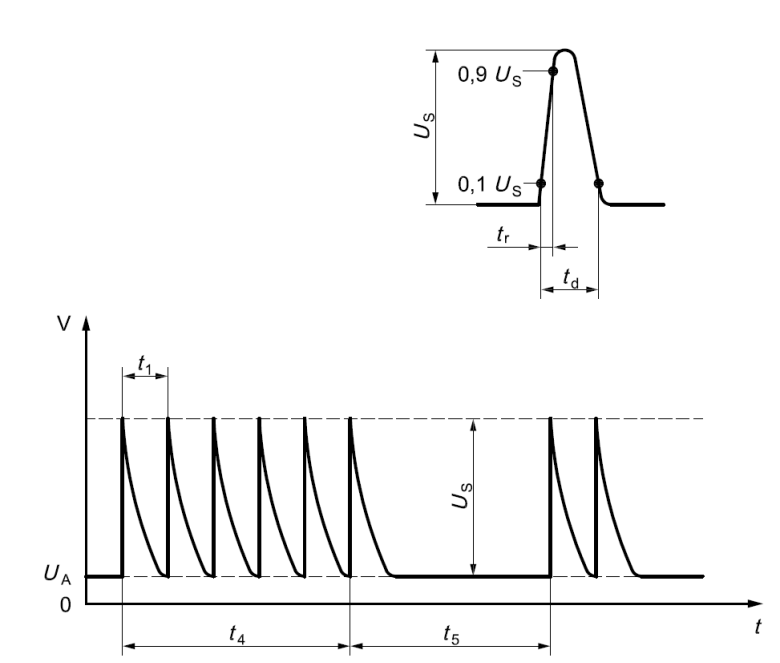

脈沖 3a 和 3b 模擬由開關過程引起的瞬態現象，其特性受線束的分布電容和分布電感影響。脈沖 3a 在整個 ISO7637 - 2 標準里是一系列高速、低能量的小脈沖，能引起采用微處理或數字邏輯控制的設備產生誤動作。在 12V 和 24V 系統下，其串聯電阻均為 50Ω，電壓分別為 - 150 至 - 300V 和 - 112 至 - 220V，脈沖前沿為 5n±1.5n，寬度為 150n±45n，時間參數 T1 為 100u，T4 為 10 毫秒，T5 為 90 毫秒。脈沖 3b 同樣模擬開關過程引起的瞬態現象，產生正尖峰。

(4) 脈沖 4 和脈沖 5a / 5b

因為這三個波形放在ISO16750-2標準里了，這份標準也在解讀，相關內容大家可以持續關注。
